RS009-4-1-02

по запросу

Характеристика дымососа
Вид дымососа	каминный
Направление выброса	горизонтальный
Тип мотора	лопастной
Объем протягиваемого воздуха (примерный max)	320 м ³/час
Технические данные
Мощность	0.05 кВт
Количество оборотов двигателя	1400 об./мин.
Напряжение	1 x 230 В
Ампер	0.3 A
Максимальная температура дымовых газов	250 ° C
Габаритные размеры
(А) Высота дымососа	250 мм
(В) Ширина основания дымососа	300 мм
(СØ) Диаметр купола дымососа	285 мм
(D) Высота нижней части дымососа	75 мм
(EØ) Диаметр основания дымососа	110 мм
Вес	9 кг

Официальная документация

Руководство по монтажу
Инструкция по эксплуатации

Полное описание

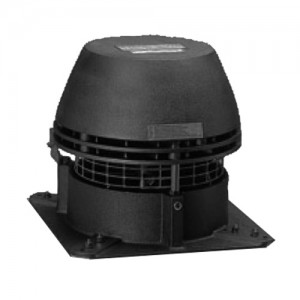

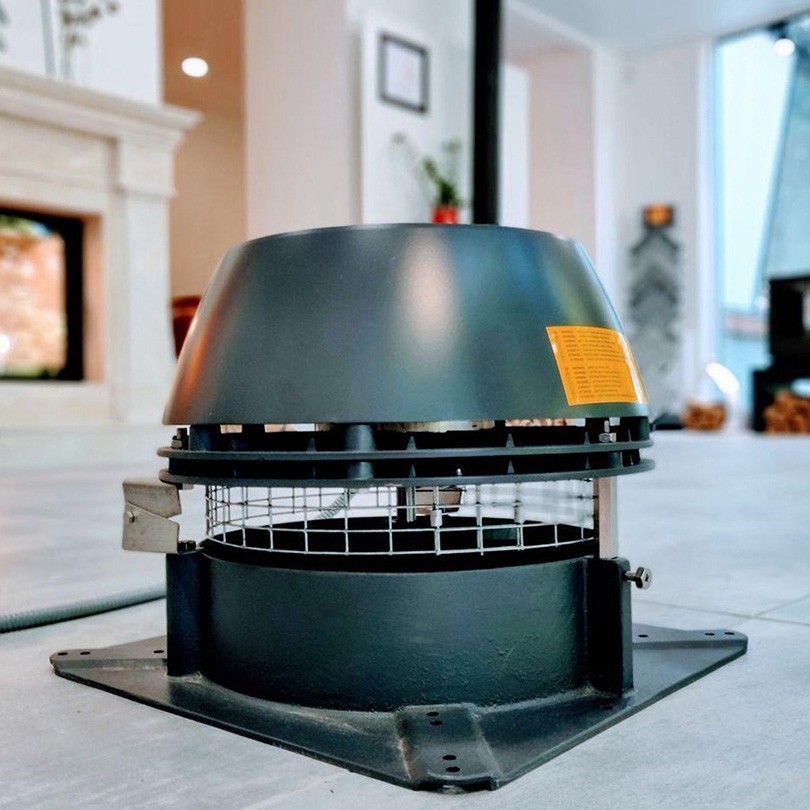

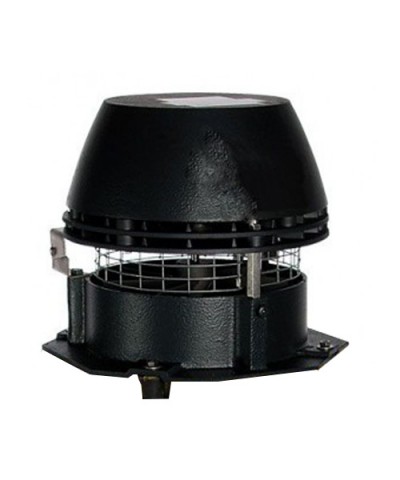

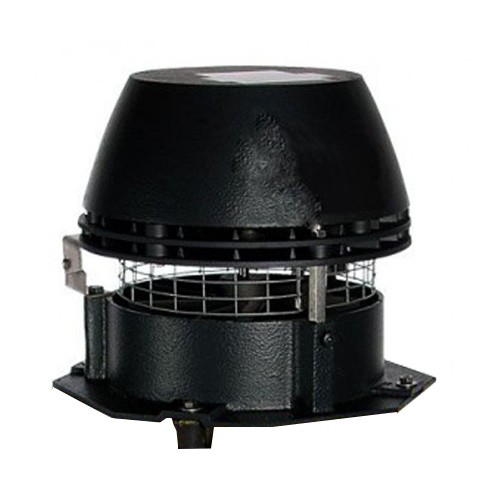

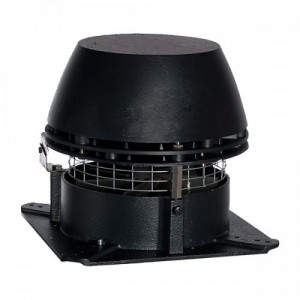

Дымоходный вентилятор RS009-4-1-02.

Производительность до 1000 м3/ч. С осевым рабочим колесом из нержавеющей стали и восьмиугольной монтажной пластиной.

Серия дымососов RS имеет горизонтальный выброс дымовых газов.

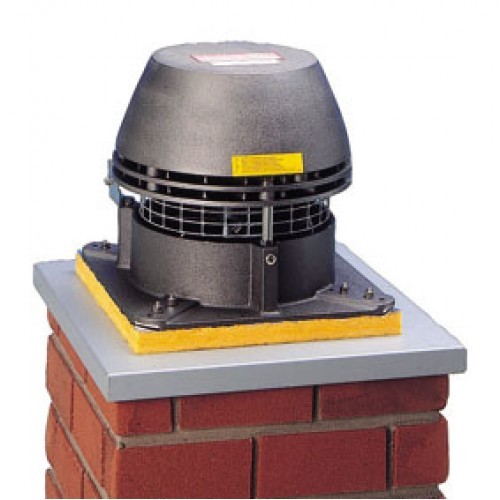

Подходит для каминов и печей, эксплуатируемых на твердом топливе.

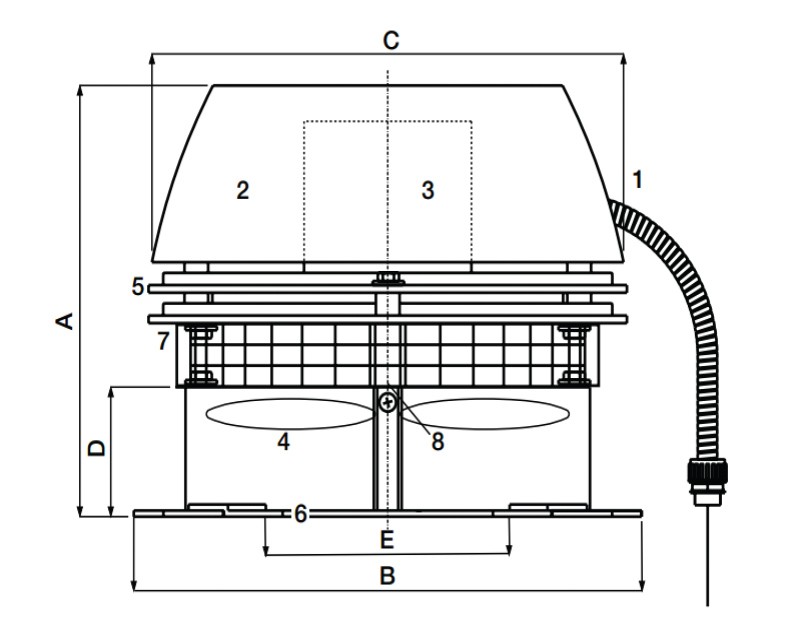

Провод подвода электричества к мотору;
Защитная крышка мотора;
Мотор;
Лопасть;
Пластины теплосъёма;
Основание;
Петли;
Блокирующий винт.

А - Высота дымососа
В - Ширина основания дымососа
СØ - Диаметр купола дымососа
D - Высота нижней части дымососа
EØ - Диаметр основания дымососа

Конструкция дымососов Exodraft рассчитана на длительное воздействие дымовых газов, температура которых доходит до 250°C, и продолжительную эксплуатацию в условиях значительного загрязнения.

Модели дымососов RS имеют лопастные моторы, которые легко очищаются от сажи.

Специальное охлаждающее лопастное колесо и отверстия для подачи охлаждающего воздуха надежно обеспечивают непрерывное охлаждение двигателя. Кабель термостойкий, снимающий напряжение и защищенный усиленным кожухом.

Все это в совокупности обеспечивает дымоходному вентилятору высокую эксплуатационную надежность и длительный срок службы.

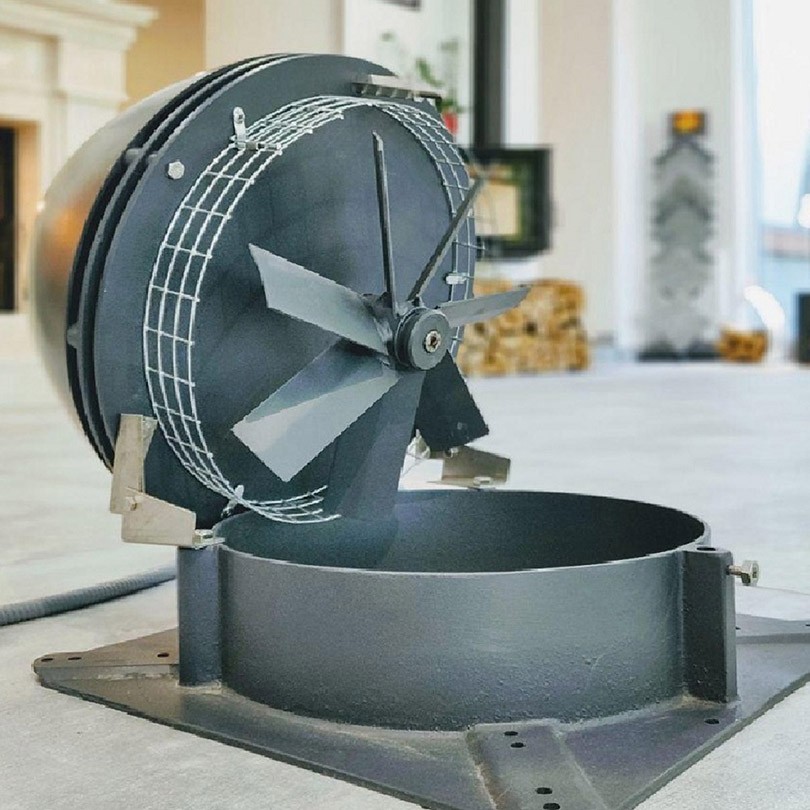

Дымоходный вентилятор можно открыть, чтобы легко прочистить дымоход. В выпускном отверстии установлена защитная сетка из нержавеющей стали.

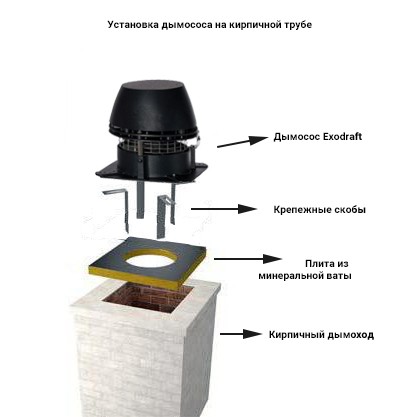

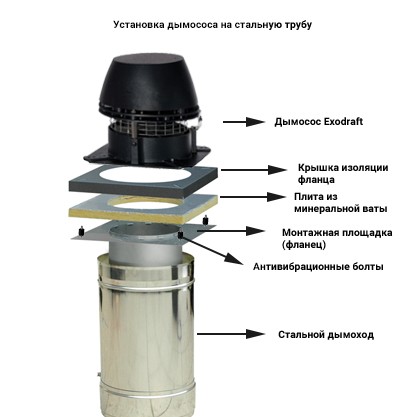

Для установки дымососа потребуются дополнительные монтажные элементы.
